不銹鋼憑借耐腐蝕、高強(qiáng)度的優(yōu)勢，廣泛應(yīng)用于廚具、醫(yī)療器械、裝飾工程等領(lǐng)域，而激光焊接機(jī)作為高精度焊接方式，想要達(dá)到焊縫圓潤、無飛濺、成形美觀的效果，需把控關(guān)鍵細(xì)節(jié)，以下是實(shí)操性較強(qiáng)的核心方法。

首先，參數(shù)匹配是基礎(chǔ)。激光焊接機(jī)的功率需根據(jù)不銹鋼板厚靈活調(diào)整，比如 0.5-1mm 薄板建議用 800-1200W，2-3mm 厚板選擇 1500-2000W，功率過高易導(dǎo)致焊縫凹陷，過低則熔深不足、成形粗糙。焊接速度控制在 3-5mm/s，搭配 5-8L/min 的氬氣保護(hù)流量，既能隔絕空氣防止氧化變色，又能推動(dòng)熔池流動(dòng)，讓焊縫邊緣更順滑。焦點(diǎn)位置建議設(shè)在工件表面或下方 0.2-0.5mm，避免焦點(diǎn)過高造成焊縫窄而尖。

其次，工件預(yù)處理不可少。焊用激光焊接機(jī)接前需用砂紙或不銹鋼專用清洗劑去除工件表面的油污、氧化皮、指紋，這些雜質(zhì)會(huì)導(dǎo)致焊縫出現(xiàn)氣孔、夾雜，破壞圓潤度。拼接時(shí)保證接口間隙≤0.1mm，對接平整無錯(cuò)邊，必要時(shí)用夾具固定，防止焊接過程中工件移位，影響焊縫成形。

最后，操作手法要準(zhǔn)確。采用連續(xù)激光焊接模式，焊接路徑保持直線勻速移動(dòng)，避免忽快忽慢。對于復(fù)雜工件，可搭配擺動(dòng)焊功能（擺動(dòng)幅度 1-2mm），讓熔池均勻鋪展，焊縫更飽滿圓潤。焊接后無需過度打磨，僅用細(xì)砂紙輕拋即可，保留激光焊接的高精度優(yōu)勢。

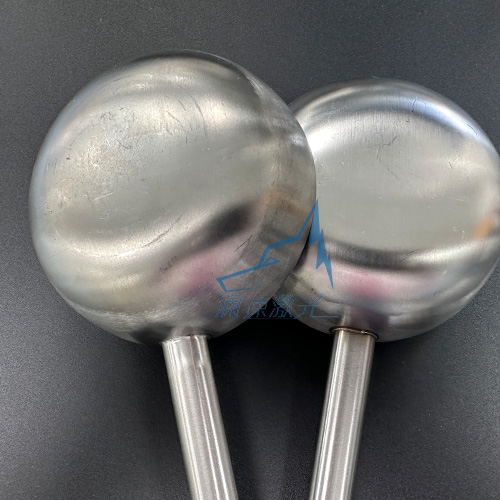

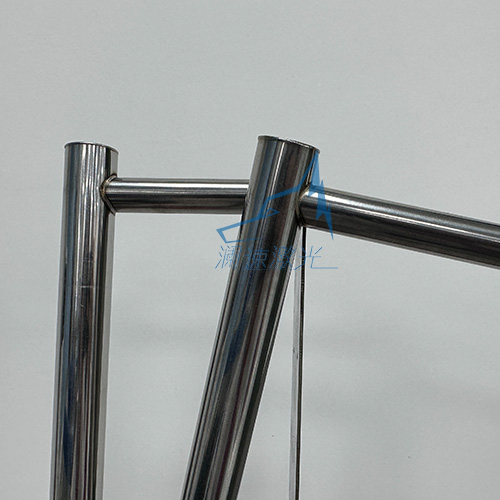

遵循以上技巧，激光焊接不銹鋼可實(shí)現(xiàn) “成形圓潤、色澤均勻、無缺陷” 的理想效果，兼顧美觀與強(qiáng)度，滿足產(chǎn)品的焊接需求。
